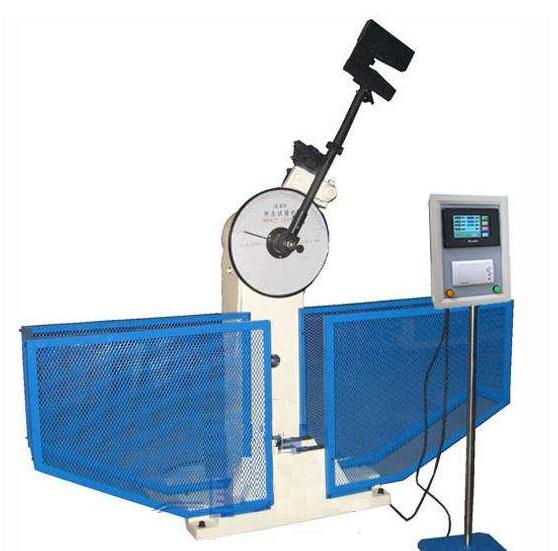

數顯夏比擺錘沖擊試驗機

來源：www.labamt.com????發布時間：2019-12-06 11:20 ????瀏覽次數 :

數顯夏比擺錘沖擊試驗機介紹：
JBS-300B數顯夏比擺錘沖擊試驗機嚴格按國標GB/T3808－2002《擺錘式?jīng)_擊試驗機》開發的產品，按國標GB/T229－2007《金屬夏比缺口沖出試驗方法》對金屬材料進行沖擊試驗。最大沖擊能量為300J，并帶有150J擺錘一個。所用試樣斷面為8×10mm。主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。
該產品的試驗原理是利用擺錘沖擊前位能與沖擊后所剩余位能之差在液晶屏上顯示出來的方式，得到所試驗試樣的吸收功。操作上采用半自動控制，操作簡便，工作效率高，利用擺錘沖斷試樣后的剩余能量即可自動揚擺。在連續做試樣的沖擊試驗時，更能體現其優越性。

數顯夏比擺錘沖擊試驗機參數：
1. 最大沖擊能量： 150J、300J
2. 擺錘力矩(沖擊常數)：80.3848N·m、160.7695N·m
3. 度盤顯示每小格分度值：   1J 2J
4. 擺錘預揚角： 150°
5. 擺錘中心至沖擊點(試樣中心)距離：750mm
6. 沖擊速度： 5.2m/s
7. 試樣支座跨距： 40mm
8. 試樣支座鉗口圓弧半徑： R1-1.5
9. 試樣支座支承面后傾角： 11°±1°
10. 沖擊刀圓弧半徑： R2-2.5 （美標R8）
11. 沖擊刀夾角： 30°
12. 沖擊刀厚度： 16 mm
13. 試樣規格(長×寬×高)： 55×10×10mm
                           55×10×7.5mm
                           55×10×5mm
14. 試驗機外形尺寸：810×510×1420mm
15. 試驗機凈重： 420kg
16. 電源：交流三相四線380V±10% 50Hz、250W（主電機）
17. 環境條件：周圍環境無腐蝕介質，無震動，無強電磁場干擾．

標準配置：
1. 主機               一臺；
2. 150J、300J擺錘各一個；
  3. 試樣對中輔具      一套；
  4. PLC控制器         一只；
  5. 防護網            一套。

數顯夏比擺錘沖擊試驗機特點：
1. 采用高精度軸承，軸承摩擦力小，空擺沖擊吸收功小于0.3%。
2. 掛擺裝置采用緩沖設計，避免了掛擺時的沖擊及對它可能造成的損傷，擺錘落角恒久不變。
3. 擺軸采用懸臂梁方式支承，結構簡單，加工精度高。
4. 沖擊刀采用螺釘緊固安裝，更換簡單方便。高剛性插頭及擺桿，防止擺錘在沖擊完試樣后在軸向和徑向上的抖動。
5. 采用工業用PLC控制系統控制擺錘動作，系統穩定、可靠，數據準確。
6. 信號采集電路采用了性能優異的光電傳感器和接近傳感器，動作快速、穩定，實現了安全可靠的無接觸信號動作。
7. 380V輸入端增加了空氣開關以及斷相、相序保護器，對漏電、斷相、相序錯，接線錯以及相電壓不平衡等情況都能做到安全、快速地斷電保護。缺相及相序保護器動作時會有鳴音警示，提醒用戶立即維護。
8. 更多人性化的設計使得操作更加簡捷、舒適，增加了二次沖擊功能、自由擺動時的強制取擺功能、反向動作時的限位功能等等。
9. 工作條件：
1）室溫20°C±5°C范圍內；
2）相對濕度不大于85%；
3）周圍無腐蝕性介質的環境中；
4）安裝在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基礎上；
5）機座上安裝基準面的水平度調至0.2/1000內。

數顯夏比擺錘沖擊試驗機滿足標準：
1. GB/T 3808-2002 《擺錘式?jīng)_擊試驗機的檢驗》
2. GB/T 229-2007 《金屬夏比缺口沖擊試驗方法》
3. JJG 145-2007 《擺錘式?jīng)_擊試驗機》
4. ASTM E23-02a《金屬材料缺口試樣標準沖擊試驗方法》（配美標擺時才滿足）
5. ISO148-1998《Metallic materials – Charpy pendulum impact test》
